产品名称： 能源塔热泵机组产品编号：
产品介绍：
能源塔热泵系统特点
能源塔热泵技术；是通过能源塔和热泵机组作用，实现供暖、制冷以及提供热水的新型节能技术。冬天它利用冰点低于零度的载体介质，高效提取低温环境下的相对湿度较高的空气中的低品位热能，通过能源塔热泵机组输入少量高品位能源，实现低温环境下低温热能向高温热能的传递，达到制热目的；夏天由于能源塔的特殊设计，起到高效冷却塔的作用，将热量排到大气中实现制冷。
能源塔热泵空调系统适用于冬季气侯、气象条件阴雨连绵，空气湿度大，潮湿阴冷地区.众所周知,传统风冷热泵在阴雨连绵，空气湿度大，潮湿阴冷地区冬季供热时结霜严重(即风与换热器的不良性循环换热)，须融霜，热泵效率低，而能源塔在潮湿阴冷空气湿度大条件下无结霜困扰,因而可稳定高效提取冰点以下的相对湿度较高的空气中的低品位热能(即风与水的良性循环换热)，由于能源塔是按照供热负荷能力设计的换热面积，相对比风冷热泵换热性能稳定，整个冬季机组的平均能效比在3.5以上。
冬天它利用冰点低于零度的载体介质，高效提取低温环境下相对湿度较高的空气中的低品位热能，实现低温热能向高温热能的传递，达到制热目的；
夏天由于能源塔的特殊设计，起到高效冷却塔的作用，将热量排到大气中实现制冷。
能源塔热泵系统，主要适用于长江以南冬季温度在-9℃以上的地区。
夏季散热
节能效果显著
冬季，能源塔提取环境低品位热能的性能比风冷热泵稳定，无结霜困扰。整个冬季机组的平均能效比在3.5以上。
夏季，由于能源塔的散热能力比冷却塔强，起到高效冷却塔的作用，主机能效比在4.5以上。
同时，全热回收可免费得到卫生热水。
仅空调功能，综合比风冷热泵机组节能30%以上。
传统风冷热泵在空气湿度大、潮湿阴冷地区，冬季供热时结霜严重，须耗能融霜，热泵效率低，而能源塔热泵系统无结霜困扰，因而可高效稳定提取低温空气的热能。
一机多用
实现冬季供暖、夏季制冷、蓄冰以及全年提供卫生热水。
提高了设备使用率，降低初投资，节能环保。
不受地质条件与场地限制
能源塔热泵系统适用于室外湿球温度高于-9℃以上长江以南地区。
与地源热泵比：不受地质条件的制约，占地面积小；
与水源热泵比：不依赖地下水、地表水等热源；
与风冷热泵比：主机放置在机房，噪音小，功率大。
运行稳定、寿命长
热泵机组冬季使用的热源，是相对湿度较高的空气中的低品位热能，蒸发压力稳定度和蒸发温度都高于风冷热泵，使得能源塔热泵系统有更宽的运行范围；
热泵机组夏季使用的能源塔有足够的蒸发面积可承受瞬间高峰空调负荷，冷却水温低，效率高。
全年运行与风冷热泵比较，机组能耗小，磨损轻，寿命长。
系统设计简单
与地源热泵比：不用考虑地源侧冬夏季冷热负荷均衡；
与风冷热泵比：不用考虑辅助电加热和冬季融霜的问题, 单机功率范围大。
适用性强
既可应用于新建建筑又适用于既有建筑的节能改造
能源塔热泵系统
半封闭螺杆压缩机
满液式蒸发器
电子膨胀阀
热泵专用控制器
10.4”彩色触摸屏
GSM无线监控
环境温度补偿
内置二次油分

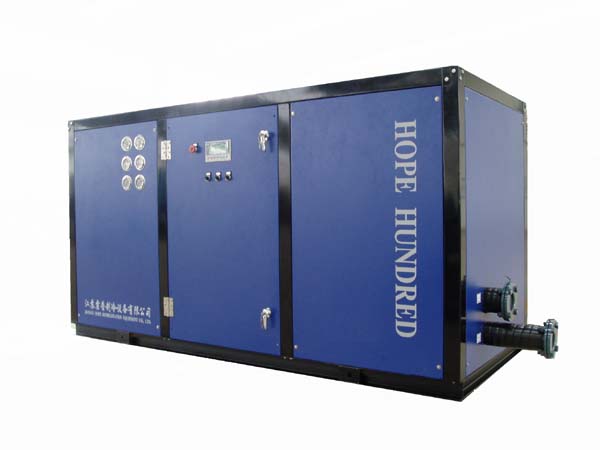

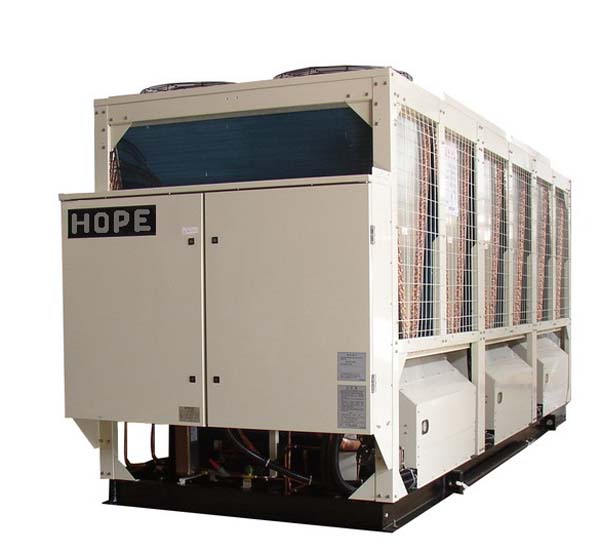

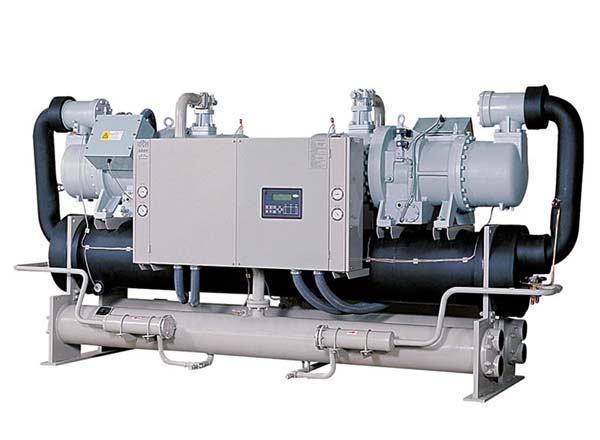

能源塔热泵机组
1. 主机超宽工况适应范围；
2. 满液式防腐蒸发器；
3. 载冷剂浓度、冰点在线监测；
4. 根据环境温度自动调整冰点保护；
5. 外加油冷却器，油温自动可调；
6. 蒸发器多层防冻设计；
7. 自动溶液微调；
8. 制热功率按照能源塔工况标注，充分考虑了冬季恶劣工况；
9. 可选的全热回收功能。
能源塔
1. 按照吸热特点组织载冷剂和风的流程；
2. 模块化组合设计；
3. 冬季补水口防结冰；
4. 风机、支架、管路采用船舶防腐措施；
5. 流量按照吸热设计，夏季兼做高效冷却塔；
6. 低飘盐率：0.001%；
7. 低噪音设计
8. 大容积底盘；
9. 下雨防护。
能源塔热泵系统运行分析
能源塔热泵机组的运行能效(COP)
|
相对湿度
|
干球温度(℃)
|
12
|
8
|
4
|
0
|
-4
|
-6
|
|
80%
|
湿球温度（℃）
|
10.16
|
6.4
|
2.6
|
-1.1
|
-4.9
|
-6.8
|
|
出水温度（℃）
|
3.16
|
-0.6
|
-4.4
|
-8.1
|
-11.9
|
-13.8
|
|
|
机组COP值
|
4.15
|
3.78
|
3.46
|
3.14
|
2.84
|
2.7
|
|
|
75%
|
湿球温度（℃）
|
9.7
|
6
|
2.3
|
-1.4
|
-5.15
|
-7.2
|
|
出水温度（℃）
|
2.7
|
-1
|
-4.7
|
-8.4
|
-12.15
|
-14.2
|
|
|
机组COP值
|
4.1
|
3.74
|
3.44
|
3.12
|
2.82
|
2.68
|
|
|
70%
|
湿球温度(℃)
|
9.2
|
5.6
|
2
|
-1.7
|
-5.3
|
-7.2
|
|
出水温度(℃)
|
2.2
|
-1.4
|
-5
|
-8.7
|
-12.3
|
-14.2
|
|
|
机组COP值
|
4.05
|
3.85
|
3.41
|
3.09
|
2.81
|
2.68
|
|
|
65%
|
湿球温度(℃)
|
8.7
|
5.1
|
1.6
|
-2
|
-5.6
|
-7.4
|
|
出水温度(℃)
|
1.7
|
-1.9
|
-5.4
|
-9
|
-12.6
|
-14.4
|
|
|
机组COP值
|
4
|
3.76
|
3.38
|
3.07
|
2.78
|
2.67
|
设定制热时出水温度45℃。
以下数据最近5年12月至2月，90天约2180小时的温湿度统计表
|
温度
相对湿度
|
12℃
|
8℃
|
4℃
|
0℃
|
-4℃
|
-6℃
|
|
|
80%
|
COP值
|
4.15
|
3.78
|
3.46
|
3.14
|
2.84
|
2.7
|
|
75%
|
COP值
|
4.1
|
3.74
|
3.44
|
3.12
|
2.82
|
2.68
|
|
70%
|
COP值
|
4.05
|
3.85
|
3.41
|
3.09
|
2.81
|
2.68
|
|
65%
|
COP值
|
4
|
3.76
|
3.38
|
3.07
|
2.78
|
2.67
|
能源塔热泵系统能效对比
冬季运行参数比较
|
序号
|
热泵系统
名称
|
干球
温度
(℃)
|
湿球
温度
(℃)
|
热源
载体t1/t2 (℃)
|
供热
载体t1/t2
(℃)
|
热泵机组 蒸发
(℃)
|
热泵机组冷凝
(℃)
|
性能
系数
COP
|
|
1
|
地下水源热泵
|
—
|
—
|
15/7
|
40/45
|
5
|
48
|
4.70
|
|
2
|
能源塔热泵
|
3
|
2
|
0/-3
|
40/45
|
-7
|
49
|
3.67
|
|
3
|
风冷热泵
|
3
|
2
|
2/-3
|
40/45
|
-12
|
50
|
2.90
|
夏季运行参数比较
|
序号
|
热泵系统名称
|
室外干球
温度
(℃)
|
室外湿球
温度
(℃)
|
制冷
载体t1/t2 (℃)
|
冷源
载体t1/t2
(℃)
|
热泵机组 蒸发
(℃)
|
热泵机组
冷凝
(℃)
|
能效
比
EER
|
|
1
|
地下水源热泵
|
—
|
—
|
7/12
|
18/29
|
5
|
32
|
5.77
|
|
2
|
能源塔热泵
|
35
|
28
|
7/12
|
30/33
|
4
|
36
|
5.23
|
|
3
|
风冷热泵
|
35
|
28
|
7/12
|
35/40
|
2
|
50
|
3.12
|
经济效益对比
|
|
南方地区10万平米商业 |
南方地区全年制取卫生热水 |
|||
|
系统形式 |
能源塔热泵 |
燃气溴化锂 |
能源塔热泵 |
电锅炉 |
燃气锅炉 |
|
末端形式 |
风机盘管 |
风机盘管 |
1吨45度热水 |
1吨45度热水 |
1吨45度热水 |
|
制冷/热量 |
9000KW 冷 6000KW 热 |
9000KW 冷 6000KW 热 |
— |
— |
— |
|
能耗单价 |
0.80元/KW·h |
2.5元/Nm3 |
0.80元/KW·h |
0.80元/KW·h |
2.5元/Nm3 |
|
运行费用 |
316.70万元 |
366.21万元 |
26.79万元 |
103.95万元 |
35.40万元 |
|
费用指标 |
31.67元/㎡ |
36.62元/㎡ |
7.34元 |
28.48元 |
9.7元 |
|
节约费用/年 |
— |
50万元 |
— |
77万元 |
9万元 |
|
费用比例 |
1 |
1.66 |
1 |
3.88 |
3.13 |
南方各地区运行数据统计
以1万米2空调面积，选取1台GSHP-C0428NS能源塔热泵机组为例
|
项目
|
南昌
|
杭州
|
长沙
|
武汉
|
|
冬季设计空调温度(℃)
|
-3
|
-4
|
-3
|
-5
|
|
平均相对湿度
|
74%
|
77%
|
81%
|
76%
|
|
能源塔热泵蒸发温度(℃)
|
-12
|
-13
|
-12
|
-14
|
|
能源塔热泵冷凝温度(℃)
|
48
|
48
|
48
|
48
|
|
能源塔热泵系统能效比
|
3.1
|
2.9
|
3.1
|
2.78
|
|
风冷热泵系统能效比
|
1.9
|
1.7
|
1.9
|
1.55
|
|
能源塔热泵系统节能
|
40%
|
42%
|
40%
|
45%
|
|
冬季节省运行费用(万元)
|
9.2
|
10.5
|
9.2
|
11.0
|
