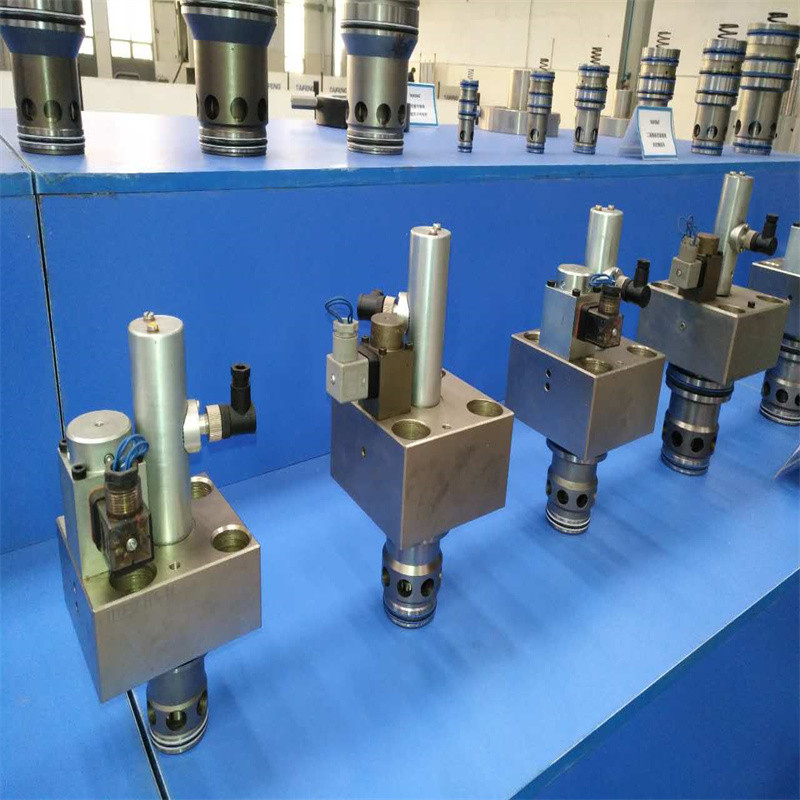

通过移位传感器(6)反馈节流阀芯(3)的实际位置值,给定值与实际值在比例放大器内进行比较,产生的偏差量作为调节变化量输入比例电磁铁(5)控制先导阀(4)的运动,以校正节流阀芯(3)的位置。
1.主闽芯两端承压面积之比:
通径25,32,40为2:1
通径50,63 为1.6:1
2.流动方向
流动方向:A→B(X和A连通)
流动方向:B→A(X和B连通)
先导控制油可经X口外部供给
3.阀芯遮盖
在无信号时,主阀芯(3)在X口的压力和弹簧力的作用下处于无泄漏关闭状态,此时节流口处在正遮盖的位置。
经先导阀至 Y口有泄漏。
5.阀开启
假设流动从A→B,A和X连通
给定比例电磁铁(5)电流后,比例电磁铁(5)推动先导控制滑阀(4)的阀芯,克服弹簧力打开控制腔(7和Y口的通路,使控制腔(7)的压力降低,当降低到一定程度后,阀A口的受力加上阀B口的受力大于控制腔(7)的作用力后,节流阀芯向开启方向移动。
6.阀关闭
假设流动从A→B,A和X连通
减小比例电磁铁(5)的电流,先导阀(4)的弹簧克服电磁力推动先导控制滑阀(4)的阀芯移动,打开控制腔(7)和X口的通路,使控制腔(7)的压力增加,当增加到一定程度后,控制腔(7)的作用力大于A口和B口的作用力后,节流阀芯向关闭的方向移动。
4.泄漏
在主阀芯(3)关闭时,A-→B无泄漏,但X口
