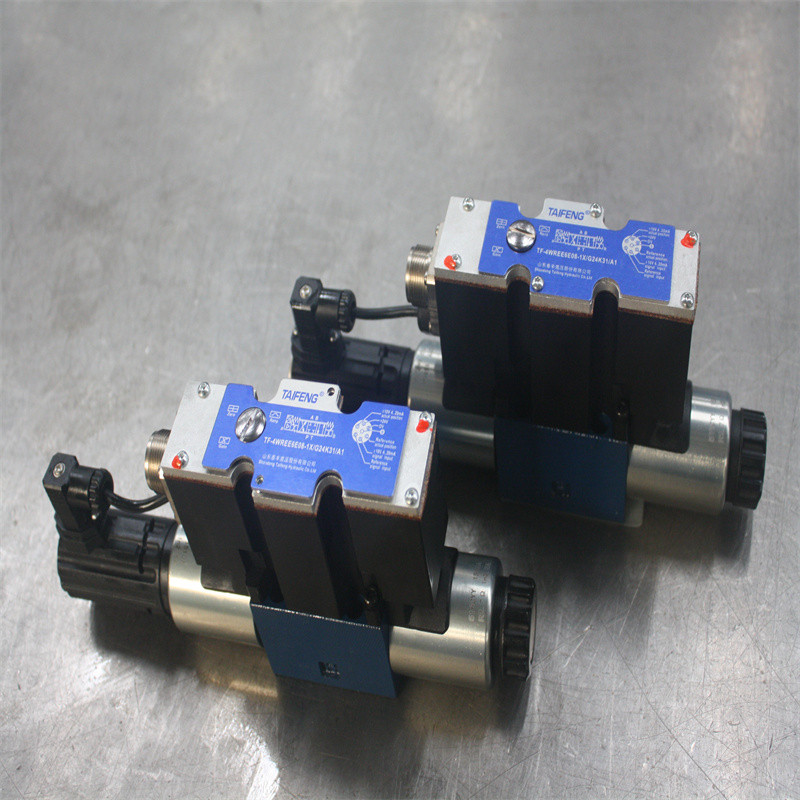

T4WREE型阀是比例电磁铁驱动的直动型比例方向阀,用于控制液流的流量大小和流动方向。该阀由阀体( 1)、阀芯(2)、弹簧(3)、一个或两个比例电磁铁(4)、位移传感器(5)、集成式比例放大器(6)组成。
电磁铁(4)不带电时,对中弹簧(3)将阀芯(2)保持在中位。比例电磁铁得电被激励后，电磁力将直接驱动阀芯运动。当电磁铁 A被激励后，闽芯(2)将被推向右侧，其位移量与输入信号成比例，阀芯(2)的节流槽将逐渐打开至某一开度，从而控制液流流量，阀芯(2)的实际位置受位移传感器(
5)监控。若电磁铁断电，阀芯靠复位弹簧复位。
